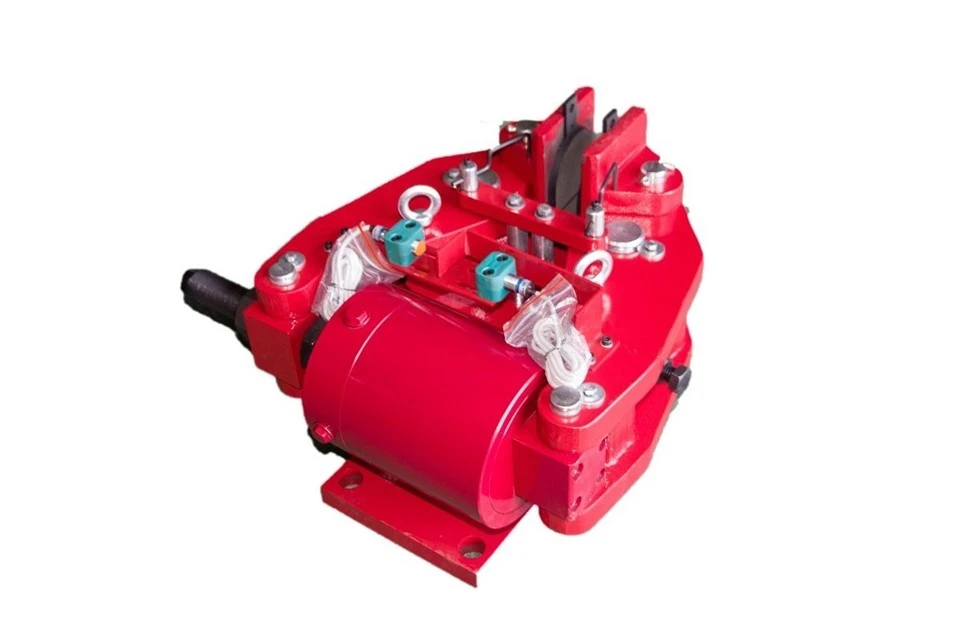

SBD-سیریز کا سیفٹی بریک
درخواست کی گنجائش:
- ہائیڈرولک سیفٹی (ایمرجنسی) بریک ایک ہائی-پاور بریکنگ ڈیوائس ہے جسے کم-اسپیڈ شافٹ (ڈرم شافٹ) کے لیے بنایا گیا ہے۔ یہ بڑے اور درمیانے درجے کی کرینوں میں کم-اسپیڈ شافٹ کی ہنگامی حفاظتی بریک لگانے کے لیے بڑے پیمانے پر موزوں ہے اس کے علاوہ، یہ کان کنی کے ونچوں، لہرانے والے، اور ہائی-پاور مائل بیلٹ کنویرز کے لیے سروس بریک اور ایمرجنسی سیفٹی بریک دونوں کے طور پر کام کرتا ہے۔ کیبل کاروں اور کیبل کرینوں کے ڈرائیو میکانزم کے لیے وقف حفاظتی بریک کے طور پر؛ اور خصوصی کرینوں (مثلاً کاسٹنگ کرین) کے لفٹنگ میکانزم میں کم-اسپیڈ شافٹ کے لیے حفاظتی (ہنگامی) بریک کے طور پر۔
اہم ڈیزائن کی خصوصیات:
-عمومی طور پر بند ڈیزائن اعلیٰ حفاظت اور وشوسنییتا کے لیے؛ ڈسک اسپرنگ-ایکچیویٹڈ بریکنگ سسٹم خاص طور پر انجنیئرڈ ہے اور اس کو منقطع ہونے کے لیے ایک سرشار ہائیڈرولک ریلیز میکانزم کی ضرورت ہوتی ہے۔
-تیز ردعمل اور مختصر وقفے کا وقت۔
PLC کنٹرول سسٹم کے ساتھ مربوط ہونے پر ایک کھلی-پوزیشن لمیٹ سوئچ اور بریک پیڈ پہننے کی حد کے سوئچ کے ساتھ نصب کیا جا سکتا ہے، جو انٹر لاک پروٹیکشن اور فالٹ انڈیکیشن فعالیت کو فعال کرتا ہے۔
-اعلی-ایسبیسٹوس-مفت ہارڈ رگڑ پیڈ ایک مستحکم رگڑ گتانک فراہم کرتے ہیں، بریک ڈسک کو کوئی نقصان نہیں پہنچاتے، اور پانی اور نمک کے سپرے (سمندری پانی) کی نمائش کے لیے بہترین غیر حساسیت کا مظاہرہ کرتے ہیں۔
-درآمد شدہ برانڈڈ مہروں کے ساتھ مہر کے ڈھانچے کا ڈیزائن، غیر معمولی سگ ماہی کارکردگی اور ایک توسیعی سروس لائف کو یقینی بنانا۔
-لچکدار بڑھتے ہوئے اختیارات، آسان آپریشن، ایڈجسٹمنٹ اور دیکھ بھال کی اجازت دیتے ہیں۔

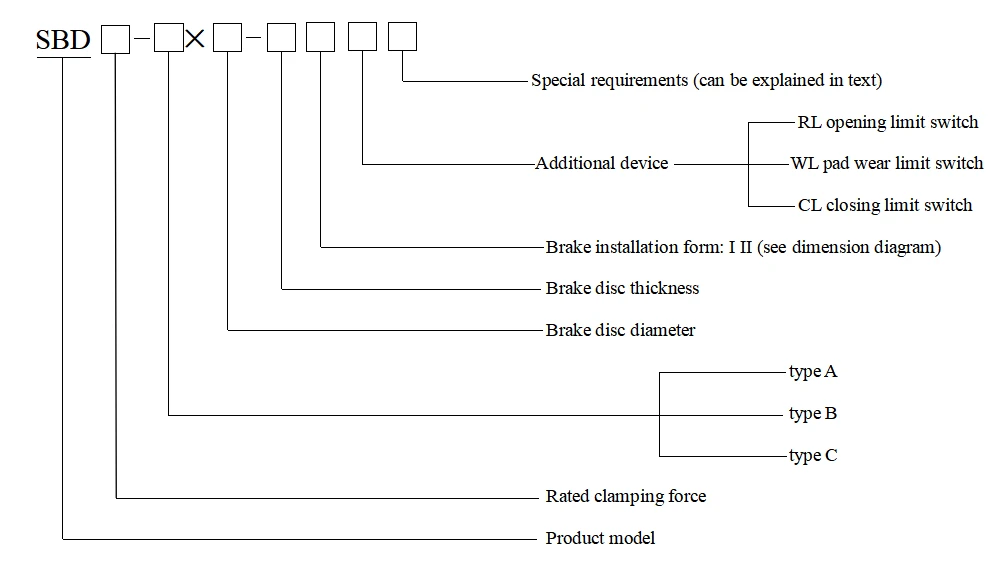

ماڈل عہدہ کی وضاحت
مجموعی طول و عرض اور بڑھتے ہوئے وضاحتیں۔
Iتنصیب کا خاکہ
بریک ٹارک: M=μ × d1 × F (Nm)
فارمولے میں: μ- حسابی رگڑ کی گتانک μ=0.35
d1- بریک ڈسک کا حساب شدہ رگڑ قطر، d1=D-130(ملی میٹر)
F-بریک لگانے کے دوران کلمپنگ فورس (kN)
نوٹ: 1) یہ فارمولہ بریک ڈسکس پر لاگو ہوتا ہے جس کا قطر 800 ملی میٹر سے 1800 ملی میٹر تک ہوتا ہے۔
دوسرے قطر کے بریک ڈسکس کے لیے، براہ کرم ہم سے براہ راست رابطہ کریں۔
2) d2 ڈرم یا کنیکٹنگ ہب کا زیادہ سے زیادہ قابل اجازت بیرونی قطر ہے، d2=D-270(mm)
SBD-سیریز سیفٹی بریک کا سائز اور تکنیکی پیرامیٹرز
|
پروڈکٹ ماڈل |
کلمپنگ فورس |
بریکنگ فورس |
آئل سلنڈر کا ورکنگ پریشر |
والو تیل کا حجم کھولیں۔ |
کھلنے والا خلا |
وزن |
A(ملی میٹر) |
C(mm) |
d1(mm) |
d2max |
D(mm) |
|
SBD100-A |
100 |
72 |
70 |
70 |
0.75-1.5 |
195 |
0.171×ΦD+220 |
0.470×ΦD-127 |
ΦD-135 |
ΦD-127 |
Φ800 ΦD سے کم یا اس کے برابر |
|
SBD125-A |
125 |
90 |
90 |
90 |
0.75-1.5 |
195 |
|||||
|
SBD160-A |
160 |
115 |
110 |
110 |
0.75-1.25 |
195 |
|||||
|
SBD200-A |
200 |
144 |
100 |
100 |
0.75-1.5 |
235 |
|||||
|
SBD250-A |
250 |
180 |
120 |
120 |
0.75-1.25 |
235 |
|||||
نوٹ: SBD□-سیریز سیفٹی بریک اصل SBD سیریز سیفٹی بریک کا ایک اپ ڈیٹ شدہ ورژن ہے۔
اکثر پوچھے گئے سوالات
01.SBD-سیریز سیفٹی بریک کہاں تیار کی جاتی ہے؟
یہ ہینان، چین میں تیار کیا جاتا ہے۔
02.SBD-سیریز کے حفاظتی بریکوں کے لیے قابل اطلاق محیطی درجہ حرارت اور نمی کی حدود کیا ہیں؟ کیا یہ پروڈکٹ آتش گیر اور دھماکہ خیز ماحول میں استعمال کے لیے موزوں ہے؟
تجویز کردہ محیط درجہ حرارت کی حد -20 ڈگری سے +50 ڈگری ہے، رشتہ دار نمی 90٪ سے کم یا اس کے برابر ہے۔ یہ بریک آتش گیر اور دھماکہ خیز ماحول میں کام کرنے کے لیے موزوں نہیں ہے۔
03.SBD کے مخصوص ماڈل کا انتخاب کیسے کریں-دیئے گئے سامان کے لیے ایک سیریز سیفٹی بریک؟
انتخاب آلات کے کم-اسپیڈ شافٹ کے درج ذیل کلیدی پیرامیٹرز پر مبنی ہوگا: درجہ بند ٹارک، بریک ڈسک کا قطر (Ø 800 mm–Ø 1800 mm کی حد کے اندر)، آپریٹنگ فریکوئنسی، اور زیادہ سے زیادہ بریک لوڈ۔ صارفین پروڈکٹ کی تفصیلات کے شیٹ میں ماڈل-Torque-ڈسک ڈائی میٹر سے متعلق ٹیبل کا حوالہ دے سکتے ہیں، یا پیشہ ورانہ ماڈل-مماثل سپورٹ کے لیے مینوفیکچرر کی تکنیکی ٹیم کو تفصیلی آلات کے پیرامیٹرز فراہم کر سکتے ہیں۔
04.کیا SBD-سیریز بریک مختلف برانڈز کے لفٹنگ آلات کے ساتھ مطابقت رکھتا ہے؟
یہ سلسلہ لفٹنگ آلات کے زیادہ تر مین اسٹریم برانڈز کے ساتھ مطابقت رکھتا ہے، بشرطیکہ آلات کے کم-اسپیڈ شافٹ کی تنصیب کے طول و عرض (مثلاً، شافٹ کا قطر، بریک ڈسک بڑھنے کا وقفہ) بریک کے انٹرفیس کی خصوصیات سے مماثل ہوں۔ تنصیب سے پہلے، یہ تصدیق کرنا ضروری ہے کہ آلات کے انٹرفیس کے پیرامیٹرز بریک کے ساتھ مطابقت رکھتے ہیں۔
05.بریک لگانے کے دوران غیر معمولی شور کی ممکنہ وجوہات کیا ہیں، اور ایسے مسائل کو کیسے حل کیا جائے؟
عام وجوہات میں بریک پیڈز کا ضرورت سے زیادہ پہننا (سطح کی ناہمواری کے ساتھ)، بریک ڈسک پر خراشیں یا تیل کی آلودگی، اور بریک کے اندرونی اجزاء کا ڈھیلا ہونا شامل ہیں۔ اگر خروںچ اتلی ہوں تو ڈسک کو پالش کریں، یا اگر خروںچ گہرے ہوں تو اسے مکمل طور پر تبدیل کریں۔ کسی بھی ڈھیلے اندرونی اجزاء جیسے بولٹ اور پن کو سخت کریں۔
06.SBD-سیریز بریک کے لیے دیکھ بھال کا وقفہ کیا ہے، اور دیکھ بھال کے کن کاموں کی ضرورت ہے؟
معیاری بحالی کا وقفہ ہر 3 ماہ میں ایک بار ہوتا ہے۔ اعلی-فریکوئنسی آپریٹنگ حالات (یعنی روزانہ آپریٹنگ ٹائم 8 گھنٹے سے زیادہ) کے لیے ماہانہ دیکھ بھال کی سفارش کی جاتی ہے۔
مطلوبہ دیکھ بھال کے کام درج ذیل ہیں:
بریک پیڈ کی موٹائی کا معائنہ کریں؛ اگر باقی موٹائی 3 ملی میٹر سے کم ہو تو ان کو تبدیل کریں۔
دھول اور آلودگی کو دور کرنے کے لیے بریک ڈسکس اور بریک پیڈ کی سطح کو صاف کریں۔
لیک کے لئے ہائیڈرولک پائپ لائنوں کی سگ ماہی کارکردگی کو چیک کریں۔
ہائیڈرولک تیل کو دوبارہ بھریں جب تیل کی سطح آئل گیج پر کم از کم نشان سے نیچے آجائے۔
اخترتی یا تھکاوٹ کے لیے ڈسک اسپرنگس کی ظاہری شکل اور لچک کا معائنہ کریں۔
